توسعهدهنده HDMI و انتقال تصویر روی کابل شبکه تا 200 متر

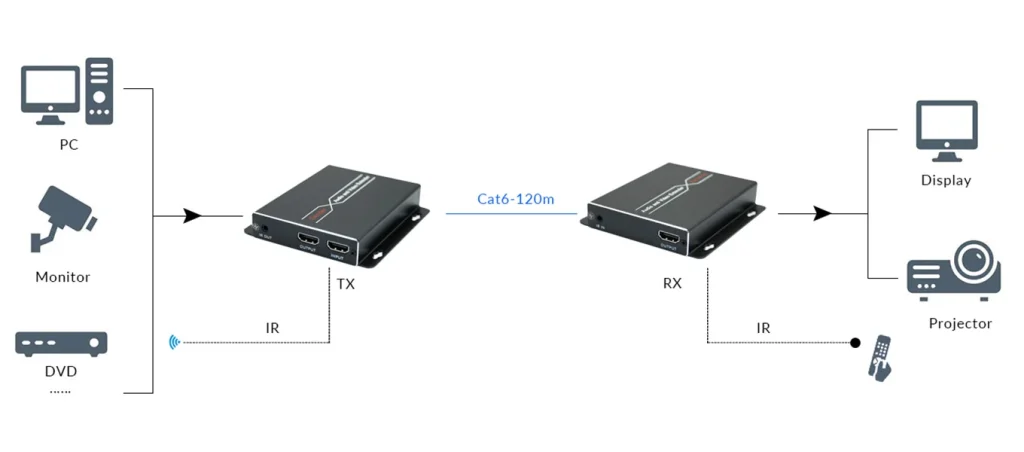

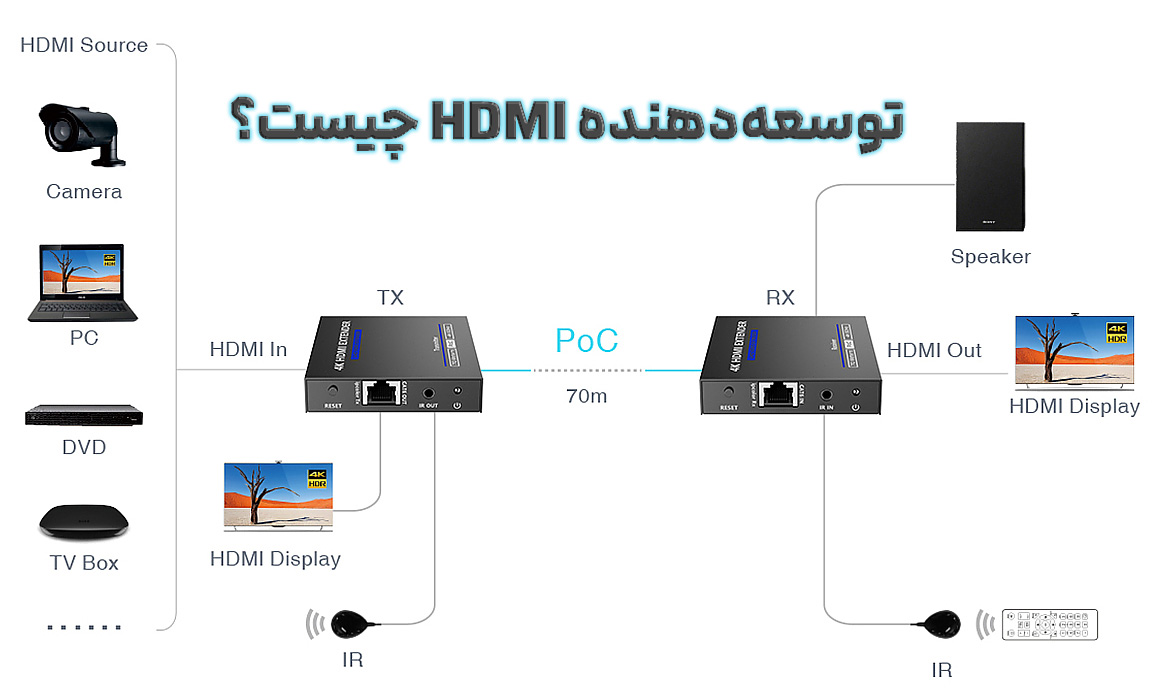

توسعهدهنده HDMI (یا اکستندر HDMI) دستگاهی است که سیگنال صوتی-تصویری HDMI را برای انتقال در فواصل طولانی به سیگنال اترنت تبدیل میکند. در عمل، بخش فرستنده (Transmitter) سیگنال HDMI را با استفاده از مبدل balun به بستههای شبکه تبدیل میکند و این بستهها از طریق یک یا چند کابل شبکه Cat5e/Cat6 به سمت گیرنده (Receiver) ارسال میشوند. . سپس گیرنده سیگنال را مجدداً به HDMI تبدیل میکند تا روی نمایشگر نهایی پخش شود. با این روش میتوان فواصل بسیار بیشتری نسبت به کابل HDMI عادی طی کرد، مثلاً بیش از صدها متر بدون افت قابل توجه کیفیت تصویر. این قابلیت در محیطهایی مانند خانههای بزرگ، دفاتر یا سالنهای همایش کاربرد فراوان دارد که دستگاه پخش باید از نمایشگر دور باشد.
انواع توسعهدهندههای تصویر

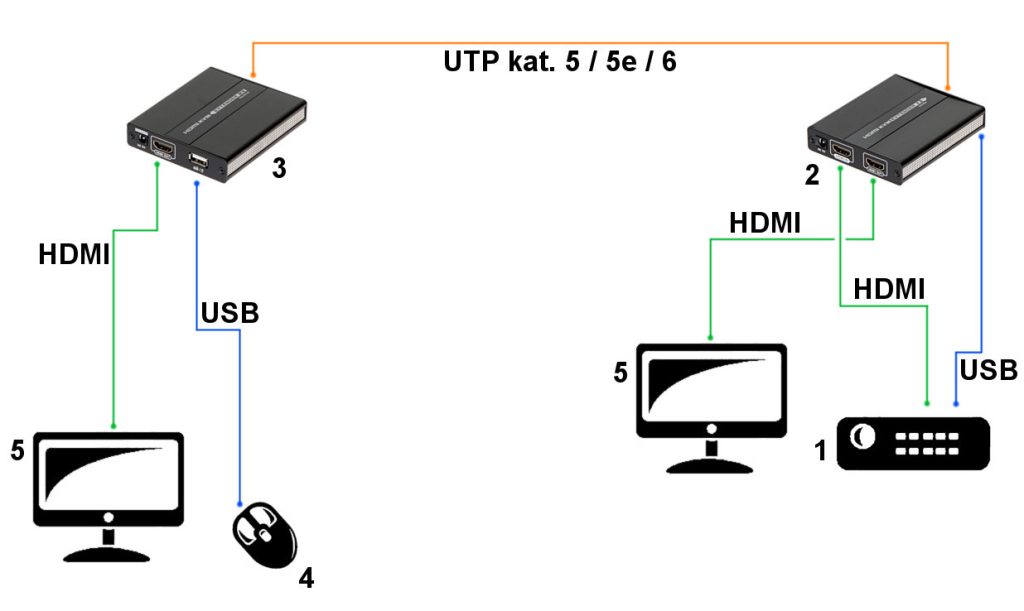

توسعهدهنده HDMI با کابل شبکه: متداولترین نوع اکستندر است که تصویر HDMI را روی کابل اترنت (Cat5/6) انتقال میدهد. در این حالت، فرستنده و گیرنده روی دو سر کابل شبکه نصب میشوند. برد این اکستندرها بسته به کیفیت و تکنولوژی آنها متغیر است؛ معمولاً تا حدود ۱۰۰ متر برای تصاویر ۱۰۸۰p در فواصل معمولی امکانپذیر است. برخی مدلها قابلیت پشتیبانی از IR (کنترل از راه دور) و loop-out (خروجی تکرار روی فرستنده) را نیز دارند تا بتوان مانیتوری همزمان در محل فرستنده متصل کرد.
توسعهدهنده صوت (Audio Extender): اکستندرهای صوت دیجیتال برای انتقال سیگنالهای صوتی دیجیتال مانند Toslink (نوری) یا S/PDIF (کواکسیال) مورد استفاده قرار میگیرند. این دستگاهها میتوانند دو کانال PCM بدون افت یا صدای چندکاناله (مثلاً Dolby 5.1، DTS-HD) را تا حدود ۱۵۰ متر روی کابل Cat5e/6 منتقل کنند. به عنوان مثال، کیت اکستندر دیجیتال صدا میتواند تا ۱۵۰ متر انتقال بدون فشردهسازی صدا را فراهم کند.
توسعهدهنده فیبر نوری (Optical Extender): این نوع اکستندر با استفاده از کابل فیبر نوری سیگنال HDMI را منتقل میکند. مزیت این روش، امکان انتقال با فاصلههای بسیار طولانی (تا کیلومترها) و مقاومت بالا در برابر اختلالات الکترومغناطیسی است. برخی اکستندرهای فیبر نوری قادر به انتقال سیگنال تصویر تا ۱٫۶ کیلومتر (در وضوح ۱۰۸۰i) یا ۰٫۸ کیلومتر (در وضوح ۱۰۸۰p) با یک کابل فیبر میباشند. این قابلیت در پروژههای نمایش محیطی بزرگ یا موارد صنعتی اهمیت دارد.
توسعهدهنده بیسیم: این دستگاهها امکان ارسال تصویر HDMI بدون کابل را فراهم میکنند. معمولاً در فرکانسهای ۵ گیگاهرتز کار میکنند و برای فواصل کوتاه (دهها متر) مناسبند. اگرچه راحتی نصب بالاست، اما به خاطر نویزهای رادیویی و موانع محیطی، برد عملی آنها معمولاً کمتر از گزینههای کابلی است.
ماتریس HDMI (Many-to-Many): این سیستمها ترکیبی از سوئیچ و اکستندر هستند که امکان اتصال چندین ورودی به چندین خروجی را فراهم میکنند. برای نمونه، «ماتریس ۱۶×۶۴» میتواند تا ۱۶ منبع مختلف HDMI را به ۶۴ نمایشگر مستقل مسیریابی کند؛ یعنی هر ورودی میتواند همزمان روی تمام یا بخشی از خروجیها نمایش داده شود. این راهکارها در سالنهای کنفرانس و کنترلرومها کاربرد دارد.
اصطلاحات تخصصی در توسعهدهندهها
(Electricity Meter): در اکستندرهای بر پایه برق ساختمان، به محدوده یک کنتور برق اشاره دارد. به عبارت دیگر، فرستنده و گیرنده باید در داخل همان دایره تغذیه برق (یک ساختمان) باشند تا انتقال امکانپذیر شود.
Many-to-Many 16×64: اصطلاحی برای ماتریسهای HDMI است که ۱۶ کانال ورودی و ۶۴ کانال خروجی را روی شبکه پشتیبانی میکند و هر ورودی را میتوان به هر خروجی (یا همه خروجیها) ارسال نمود.
TCP/IP: در اکستندرهای HDMI مبتنی بر IP، تصویر با پروتکل شبکه TCP/IP بستهبندی شده و از طریق سوئیچ شبکه ارسال میشود. این یعنی هر گیرنده یک آدرس IP داشته و بستههای تصویری مشابه دادههای شبکه جابهجا میشوند. (برای مثال، میتوان در سوئیچ شبکه تا ۲۵۵ نمایشگر را با یک فرستنده پخش نمود)
.Gain (تقویت): برخی دستگاهها دارای مدار تقویت سیگنال هستند تا افت ناشی از طول کابل را جبران کنند. چیپستهای اکستندر معمولاً قابلیت equalization و amplification خودکار دارند تا انتقال بدون خطا انجام شود
Loop-Out: خروجی مضاعف در واحد فرستنده است که اجازه میدهد تصویر ارسالی به گیرنده، همزمان روی یک مانیتور محلی در محل فرستنده نیز نمایش داده شود. این قابلیت برای پایش همزمان تصویر و مدیریت راحتتر مفید است.
EDID : این قابلیت به تفصیل در مقاله EDID چیست توضیح داده شده. جهت بررسی کلیک فرمایید.
کیفیت تصویر در توسعهدهندهها
توسعهدهندهها بسته به مدلشان از وضوحهای مختلف پشتیبانی میکنند. اکثر آنها حداقل تا Full HD (1080p) را پوشش میدهند و مدلهای پیشرفتهتر قادر به ارسال تصویر 4K و حتی 8K هستند. به عنوان نمونه، فناوری HDMI over Cat5e/Cat6 میتواند ویدئوی UHD 4K را بیش از ۱۰۰ فوت (≈۳۰ متر) و فیلم ۱۰۸۰p را تا ۳۰۰ فوت (≈۹۱ متر) بدون افت کیفیت منتقل کند. در نمونه دیگر، اکستندرهای فیبر نوری با پهنای باند بسیار بالا میتوانند 4K@60Hz را تا فواصل بیش از چند کیلومتر منتقل نمایند. همچنین اکستندرها معمولاً از فرمتهای تصویری سهبعدی (3D) و صدای چندکاناله پیشرفته (مثل Dolby TrueHD) نیز پشتیبانی میکنند. کیفیت تصویر نهایی به عواملی مانند پهنای باند کانال انتقال، نوع کابل و تنظیمات EDID و HDCP نیز بستگی دارد.
نکات مهم برای انتخاب و خرید توسعهدهنده
برای خرید توسعهدهنده مناسب، باید فاکتورهای زیر را در نظر گرفت:
- فاصله انتقال: ابتدا فاصله بین منبع و نمایشگر را مشخص کنید. برای فواصل زیر ۶۰ متر معمولاً از اکستندرهای استاندارد ۶۰ متری استفاده میشود و برای فواصل بالاتر تا ۱۲۰ متر نوع ۱۲۰ متری پیشنهاد میشود. در صورتی که نیاز به برد بیشتر (مثلاً ۲۰۰ متر) باشد، یا باید سراغ مدلهای خاص (HDBaseT پیشرفته یا Wi-Fi تا دهها متر) رفت، یا از فیبر نوری استفاده کرد.
- وضوح و فریمریت: اگر به دنبال انتقال 4K با نرخ فریم بالا هستید، برد عملی اکستندر کمتر خواهد بود. عموماً سختافزار مورد نیاز برای انتقال 1080p با 4K متفاوت است. قبل از خرید مطمئن شوید اکستندر از رزولوشن و نوسازی (Refresh Rate) مورد نیاز شما پشتیبانی میکند.
- کابل شبکه: استفاده از کابل باکیفیت Cat6 یا بالاتر برای انتقال مطمئن ضروری است. یک کابل شبکه بیکیفیت ممکن است باعث افت تصویر یا ایجاد پارازیت شود. همچنین رعایت استانداردهای نصب (تست کابل، ارت سیگنال، جلوگیری از تأثیر نویز خارجی) کیفیت ارتباط را تضمین میکند. جهت اطلاع از انواع کابل شبکه کلیک فرمایید.
- قابلیتهای اضافی: ببینید آیا نیاز به قابلیتهایی مثل PoE (تغذیه از طریق کابل شبکه)، IR Pass-Through، loop-out، یا کنترل KVM دارید یا خیر. برای مثال اگر خواهان کنترل از راه دور دستگاه پخش هستید، اکستندرهایی با IR تعبیهشده مناسباند. وجود خروجی Loop-Out نیز امکان مشاهده محلی تصویر ارسالی را فراهم میکند.
گارانتی و برند: برندهای معتبر معمولاً پشتیبانی فنی و ضمانت بهتری دارند. کیفیت ساخت و قطعات داخلی (چیپهای پردازش تصویر، آلیاژ کانکتورها) در دوام و عملکرد دخیل است. پیش از خرید نقد و بررسیها و استانداردهای پشتیبانی شده (مانند HDCP) را بررسی کنید.
قیمت: در نهایت بودجه خود را مشخص کنید. قیمت اکستندرها با توجه به برد انتقال، کیفیت تصویر، و ویژگیها متفاوت است. هرچند ممکن است محصول ارزانقیمت نیاز شما را برآورده کند، اما اگر نیاز به اطمینان بالای انتقال دارید، بهتر است روی محصولات باکیفیتتر سرمایهگذاری کنید.
برندهای معروف
در بازار تجهیزات جانبی برخی برندها در حوزه توسعهدهندهها شناختهشده هستند. از جمله میتوان به FARANET (فرانت)، KNet، KNet+، LimeStone (لایماستون)، TCTrust (تیسی تراست)، V-net (وینت) و VENETOLINK (ونتولینک) اشاره کرد. این شرکتها مدلهای متنوعی از اکستندرهای HDMI (با برد و ویژگیهای گوناگون) عرضه کردهاند. در هنگام خرید توسعهدهنده نیز میتوانید با مشاهده مشخصات فنی و مقایسه قیمت، بهترین گزینه از میان این برندها را انتخاب کنید.
❓ سوالات متداول درباره توسعهدهنده HDMI و انتقال تصویر روی کابل شبکه
- توسعهدهنده HDMI چیست و چه کاربردی دارد؟
توسعهدهنده HDMI (HDMI Extender) دستگاهی است که سیگنال HDMI را برای انتقال در فواصل طولانی به یک فرمت دیگر مانند اترنت یا فیبر نوری تبدیل کرده و سپس در مقصد دوباره به HDMI بازمیگرداند. این روش برای سالنهای همایش، دفاتر، خانههای بزرگ و هر جایی که منبع پخش از نمایشگر دور باشد کاربرد دارد.
- توسعهدهنده HDMI چیست و چه کاربردی دارد؟
-
- حداکثر فاصله انتقال با اکستندر HDMI چقدر است؟
بسته به نوع دستگاه و کابل، فاصله انتقال میتواند از ۳۰ متر تا بیش از چند کیلومتر متغیر باشد. اکستندرهای مبتنی بر کابل شبکه Cat6 معمولاً تا ۱۲۰ متر و اکستندرهای فیبر نوری تا چند کیلومتر را پشتیبانی میکنند.
- حداکثر فاصله انتقال با اکستندر HDMI چقدر است؟
-
- آیا با اکستندر HDMI کیفیت تصویر افت میکند؟
در مدلهای باکیفیت و کابلکشی استاندارد، افت کیفیت محسوس وجود ندارد و تصویر حتی در وضوح 4K یا 1080p بدون نویز منتقل میشود. اما در مدلهای ارزان یا کابل بیکیفیت ممکن است کاهش جزئی کیفیت یا تأخیر رخ دهد.
- آیا با اکستندر HDMI کیفیت تصویر افت میکند؟
-
- چه تفاوتی بین HDMI Extender و HDMI Splitter وجود دارد؟
اسپلیتر HDMI یک سیگنال را به چند نمایشگر ارسال میکند ولی فاصله انتقال محدود است. اکستندر HDMI برای انتقال سیگنال به فواصل طولانی طراحی شده و معمولاً یک فرستنده و یک گیرنده دارد.
- چه تفاوتی بین HDMI Extender و HDMI Splitter وجود دارد؟
-
- آیا میتوان همزمان از اکستندر HDMI و کنترل از راه دور (IR) استفاده کرد؟
بله، بسیاری از مدلها قابلیت IR Pass-Through دارند که به شما امکان میدهد از طریق کابل شبکه، سیگنال کنترل از راه دور را هم منتقل کنید.
- آیا میتوان همزمان از اکستندر HDMI و کنترل از راه دور (IR) استفاده کرد؟
-
- بهترین کابل برای استفاده با اکستندر HDMI کدام است؟
کابل شبکه Cat6 یا بالاتر با روکش شیلددار (STP) بهترین انتخاب است، زیرا مقاومت بالاتری در برابر نویز دارد و کیفیت انتقال تصویر را حفظ میکند.
- بهترین کابل برای استفاده با اکستندر HDMI کدام است؟
-
- آیا امکان اتصال چند گیرنده به یک فرستنده وجود دارد؟
در اکستندرهای مبتنی بر شبکه (TCP/IP) این کار امکانپذیر است و حتی میتوان از طریق سوئیچ شبکه، تصویر را به دهها یا صدها نمایشگر ارسال کرد.
- آیا امکان اتصال چند گیرنده به یک فرستنده وجود دارد؟
- اکستندر HDMI بیسیم چه محدودیتهایی دارد؟
برد عملی اکستندر بیسیم معمولاً کمتر از ۳۰ متر است و موانع فیزیکی یا نویز فرکانسی میتواند کیفیت تصویر را کاهش دهد. این مدلها بیشتر برای استفاده خانگی یا فواصل کوتاه مناسباند.
- اکستندر HDMI بیسیم چه محدودیتهایی دارد؟
